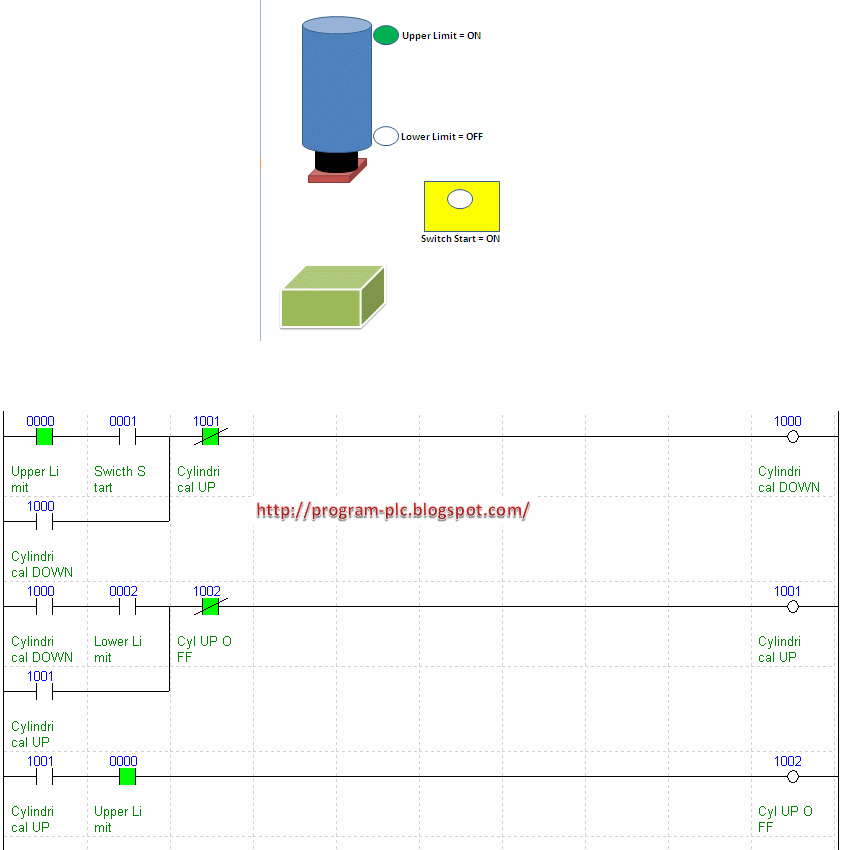

Untuk Lihat Animasi Tangga PLC , silahkan ... Klik Image ini dan Simpan Gambar Ini ..
Mnemonic Daftar ( PLC Keyence ):
LD 0000; Batas Atas
AND 0001; Mulai swicth
OR1000; Silinder BAWAH
ANB 1001; Silinder UP
OUT 1000; Silinder BAWAH
LD 1000; Silinder BAWAH
AND 0002; Batas Bawah
OR 1001; Silinder UP
ANB 1002; Cyl UP OFF
OUT 1001; Silinder UP
LD 1001; Silinder UP
AND 0000; Batas Atas
OUT 1002; Cyl UP

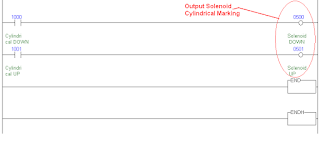

OFF Untuk Output PLC
untuk Solenoid Silinder:
Exampel output PLC: 500 untuk Solenoid untuk Pindah Up dan
Output PLC: 501 . untuk Solenoid untuk Pindah Bawah Silinder Menandai
Lihat Daftar Mnemonic : Mnemonic Daftar Beberapa Merk PLC Untuk: PLC Simulator untuk Menandai Machine dengan Ejektor
