Penghubungan PNP atau NPN Sensor untuk PLC Mitsubishi


Fungsi Kabel Sensor fotolistrik:
kabel Brown terhubung ke catu daya positif
kabel Blue terhubung ke catu daya negatif
kabel hitam dihubungkan ke input PLC
kabel Pink untuk ON atau Cahaya Gelap ON atau tidak digunakan Cahaya = ON Spesifikasi Keluaran Sensor: NPN Open- Kolektor output PNP Open-Kolektor output

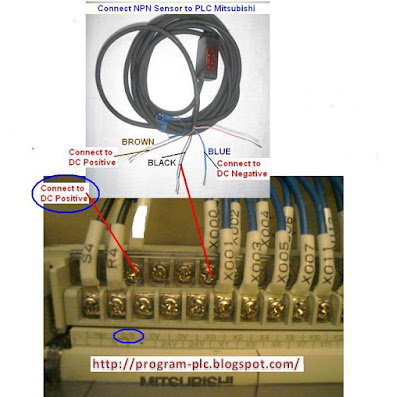

Hubungkan Sensor NPN untuk input PLC Mitsubishi

Hubungkan NPN Sensor untuk PLC Mitsubishi

Hubungkan Sensor PNP untuk input PLC Mitsubishi

Sensor terhubung ke PLC Mitsubishi PNP
