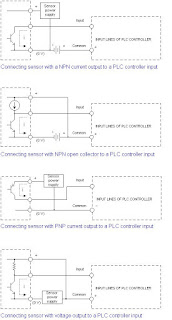

Penjelasan PLC controller dan baris input output selama ini telah diberikan hanya secara teoritis. Dalam rangka menerapkan pengetahuan ini, kita perlu membuat ini sedikit lebih spesifik. Contoh: sambungan dari perangkat eksternal seperti sensor jarak. Sensor output dapat berbeda tergantung pada sensor itu sendiri dan juga pada aplikasi tertentu. Gambar berikut menampilkan beberapa contoh dari output sensor dan hubungan mereka dengan kontroler PLC. Output sensor benar-benar menandai ukuran sinyal yang diberikan oleh sensor pada output ketika sensor ini aktif. Dalam satu kasus ini adalah + V (tegangan suplai, biasanya 12 atau 24V) dan dalam kasus lain dengan GND (0V).
Hal lain yang layak disebutkan adalah bahwa tenggelam-sumber dan sumber -. Tenggelamnya pasangan selalu digunakan, dan tidak sumber-sumber atau tenggelam-tenggelam pasangan Jika kita membuat jenis koneksi yang lebih spesifik, kita akan mendapatkan kombinasi seperti pada gambar berikut ( untuk skema koneksi yang lebih spesifik kita perlu mengetahui model sensor yang tepat dan PLC model yang controller).
Hal lain yang layak disebutkan adalah bahwa tenggelam-sumber dan sumber -. Tenggelamnya pasangan selalu digunakan, dan tidak sumber-sumber atau tenggelam-tenggelam pasangan Jika kita membuat jenis koneksi yang lebih spesifik, kita akan mendapatkan kombinasi seperti pada gambar berikut ( untuk skema koneksi yang lebih spesifik kita perlu mengetahui model sensor yang tepat dan PLC model yang controller).
